段葺 190-15-V

一般住宅、店舗、会館、事務所、学校、体育館、スーパーマーケット、レストランなどの屋根。
段葺 190-15-V
  • dwgファイル ダウンロード
  • dxfファイル ダウンロード
  • jwwファイル ダウンロード
  • pdfファイル ダウンロード

特徴

●勾配付段頭面が醸し出すソフトなラインが屋根全体を優美に創り上げ、周辺環境にもマッチするおしゃれな屋根が実現します。

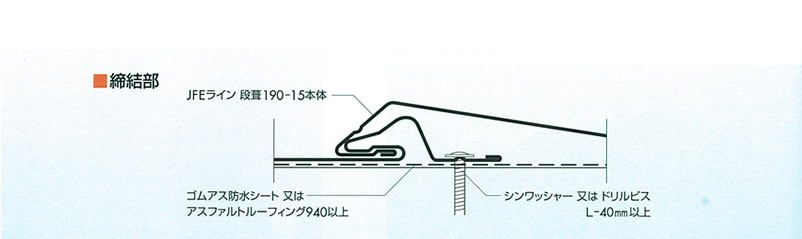

●締結部は、エアーポケットの多い構造体です。雨水の侵入があっても、排水機能の働きと毛細管現象をカットする機構により、高い防水性を発揮します。
●重量は瓦屋根に比べ1/10の軽量構造体で、地震でズレたり割れたりしない安心の屋根材です。
●下はぜを母屋に直接締結し、上はぜを掛け引きするはぜ組工法で吊子が不要な分、施工性に優れます。
●屋根材はガルバリウム鋼板をベースに、塗膜15年保証の高級塗装鋼板(JFEカラーGL きわみ)を使用し、屋根は激しい風雨や雪でも安心です。
●既設屋根をはがさず、その上に施工するカバー工法を採用。既設屋根との二重構造となり頑強で断熱性、遮音性に優れた屋根が実現します。

設計参考仕様

板厚0.35~0.5mm
使用原板巾303~305mm
働き巾190mm
㎡当たり必要m数5.27m
勾配25/100以上(一般地域)
裏張り材オプション
長さスケッチサイズ
使用材料JFEカラーGLきわみ
JFEカラーGL
フッ素樹脂塗装鋼板
カラーステンレス鋼板
