リファインルーフ66

学校、体育館、会館、イベントホール、レジャー施設、工場、倉庫などの新設屋根および改修屋根。
リファインルーフ66
  • dwgファイル ダウンロード
  • dxfファイル ダウンロード
  • jwwファイル ダウンロード
  • pdfファイル ダウンロード

特徴

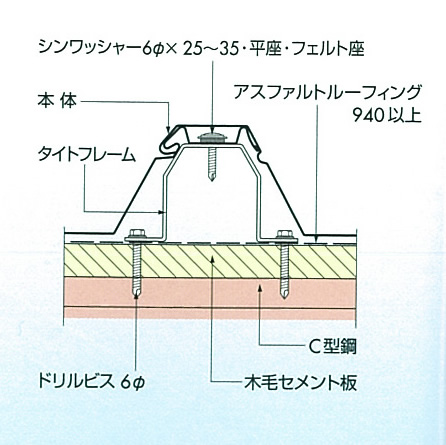

●成型版は体とフレームに完璧にボルト締結され、上側折板のロックダウンにより堅牢な屋根構造体になります。
●締結部はダブルスプリングハゼ機構で、エアーポケットにより雨水の浸入を防止します。
●ハゼ締め不要のボルトレス工法なので、施工が簡単で経済的。

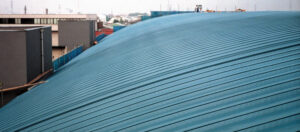

●半径8m以上のアーチ屋根(基本的に現場成型)や特殊形状の屋根などの屋根に施工できます。アーチ成型の働き巾は、420mmのみです。(ザザ波仕上げ)

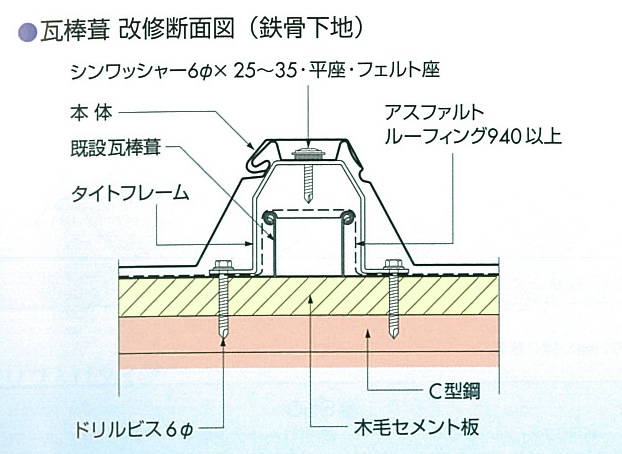

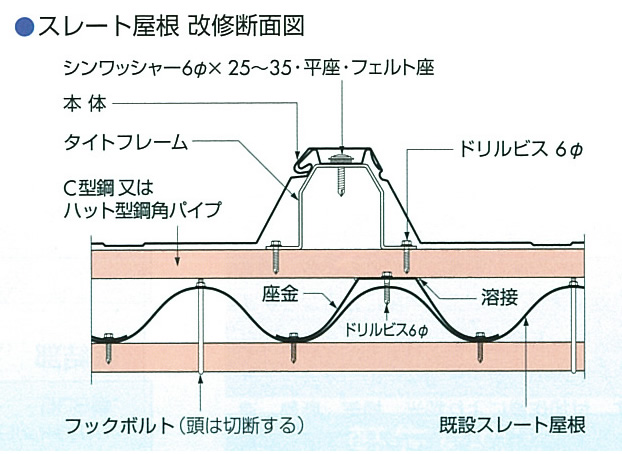

●元の屋根はそのままで、内部の移動や養生の必要もなくスムーズに改修工事が行なえます。

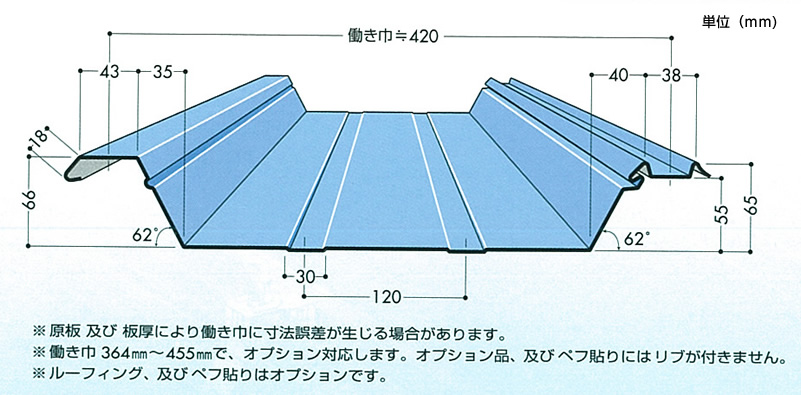

設計参考仕様

板厚0.5mm
使用原板巾610mm
働き巾420mm
㎡当たり必要m数2.38m
勾配3/100以上
自然曲げ半径150m以上
アーチ加工半径8m以上可能
胴縁間隔半径8m以上可能

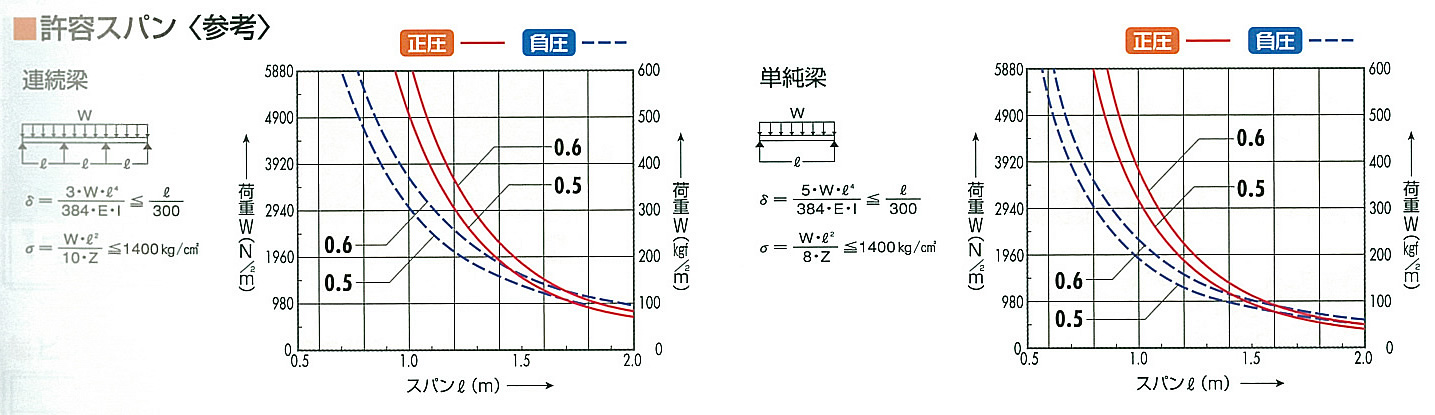

設計スパン

設計スパン
