リファインルーフ650

工場、体育館、会館、車庫などのストレート大波の軒先R曲げ改修。
リファインルーフ650
  • dwgファイル ダウンロード
  • dxfファイル ダウンロード
  • jwwファイル ダウンロード
  • pdfファイル ダウンロード

特徴

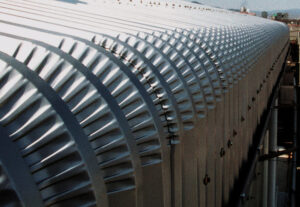

●軒先を連続した美しい瀧状のデザインにして、建物の完成度を高めます。
●軒先から吹き込む風雨や雪などを防ぎ自然落下をうながして軒先を保護します。

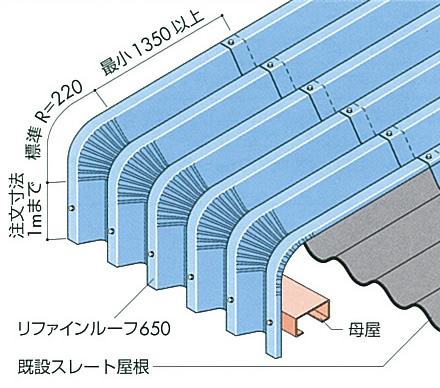

●R角度は、設計条件に合わせ規格範囲内で自由に曲げ棟に対応が可能です。

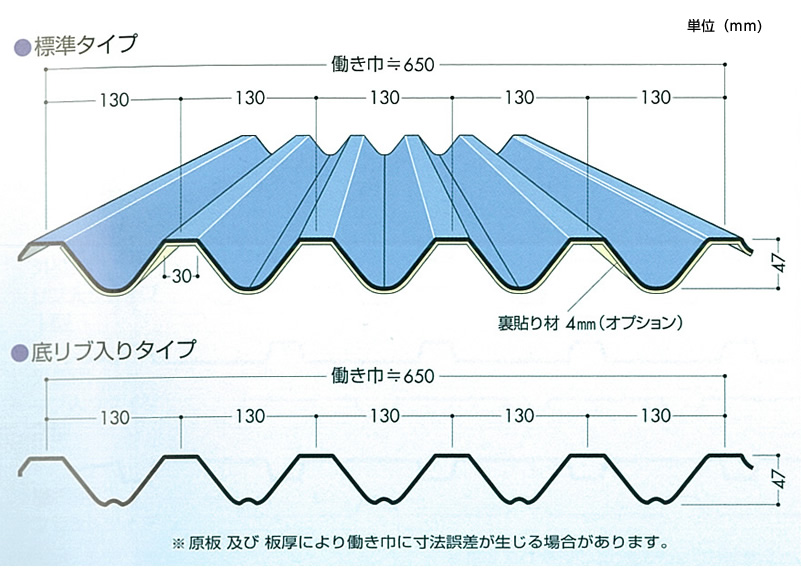

設計参考仕様

板厚0.5~0.6mm
使用原板巾914mm
働き巾650mm
㎡当たり必要m数1.54m
勾配30/100以上
裏張り材t-4mm(オプション)
