ヨドルーフ166ハゼ

工場、倉庫、体育館、配送センターなどの大型屋根。
ヨドルーフ166ハゼ
  • dwgファイル ダウンロード
  • dxfファイル ダウンロード
  • jwwファイル ダウンロード
  • pdfファイル ダウンロード

特徴

●働き巾500mmタイプでは最強の性能です。
●中型~大型建造物まで広い範囲に適用される、トータルコストの安価な折板です。
●施工性に優れ、工期の短縮をはかります。
●ハゼ部は、毛細血管現象をカットする独特の丸ハゼ構造です。

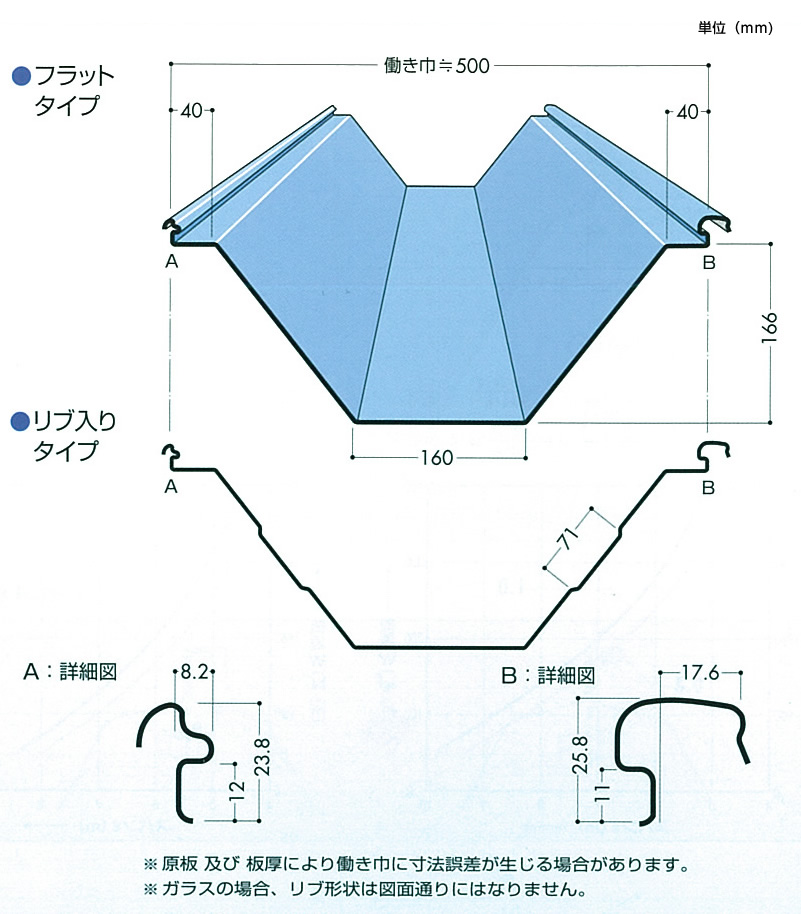

設計参考仕様

板厚(0.6)0.8~1.0mm
使用原板巾762mm
働き巾500mm
㎡当たり必要m数2m
勾配3/100以上
自然曲げ半径250m以上
裏張り材オプション

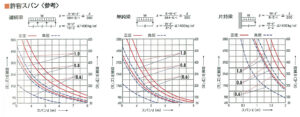

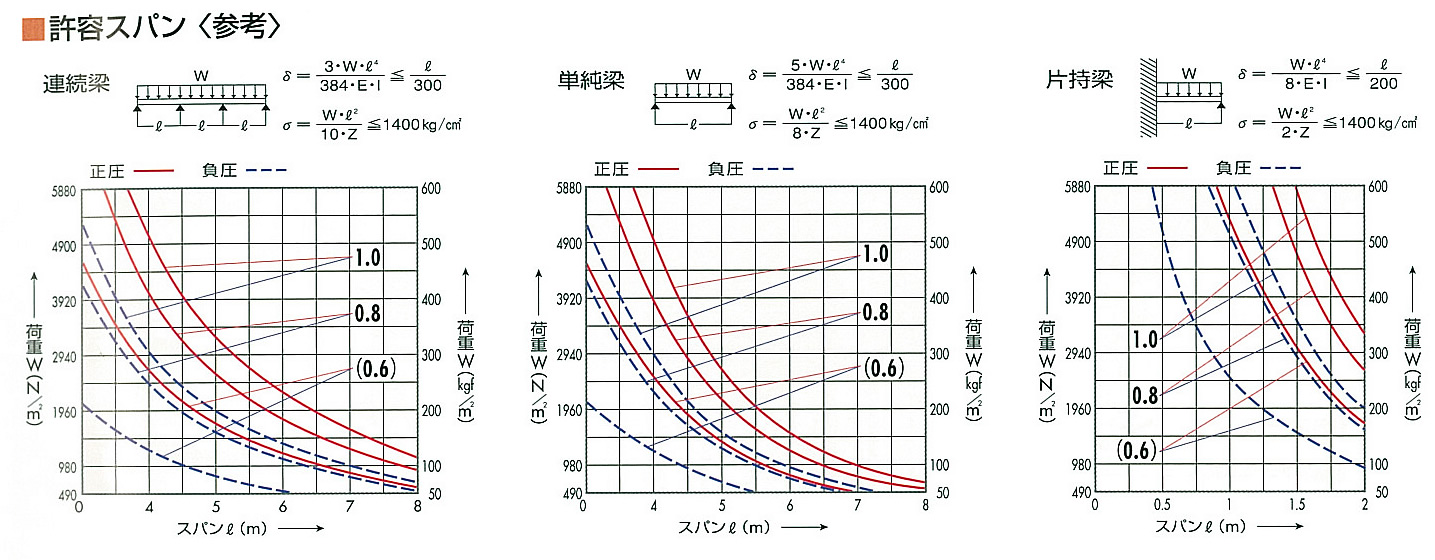

設計スパン

設計スパン
