重ね V-173型

工場、倉庫、体育館、レジャー施設などの屋根。
重ね V-173型
  • dwgファイル ダウンロード
  • dxfファイル ダウンロード
  • jwwファイル ダウンロード
  • pdfファイル ダウンロード

特徴

●最もオーソドックスで美しく、最強の折半構造体です。
●梁の形状を問わず、木材、鉄骨のいずれにも簡単に施工ができ、長大スパンへの架構が可能です。

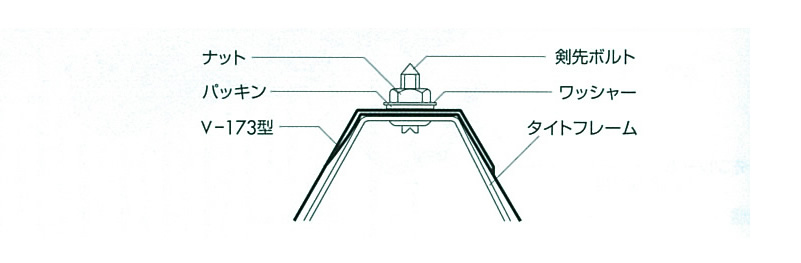

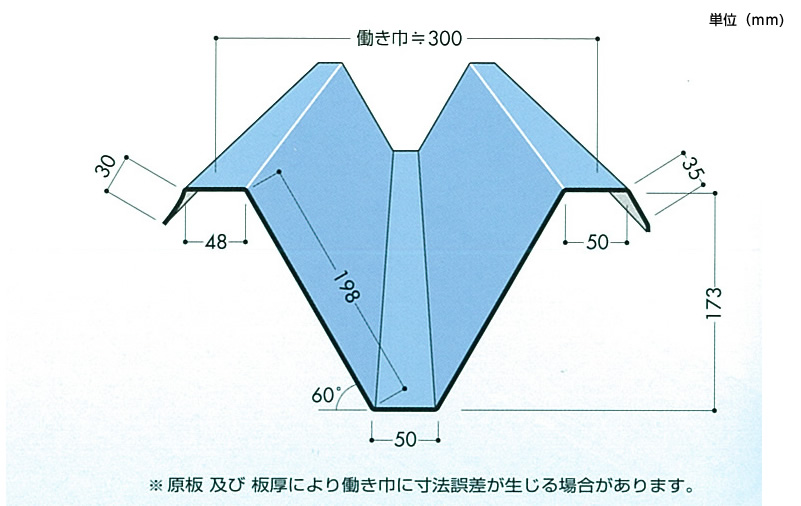

設計参考仕様

板厚0.8~1.0mm
使用原板巾610mm
働き巾300mm
㎡当たり必要m数3.34m
勾配3/100以上
自然曲げ半径200m以上
裏張り材オプション

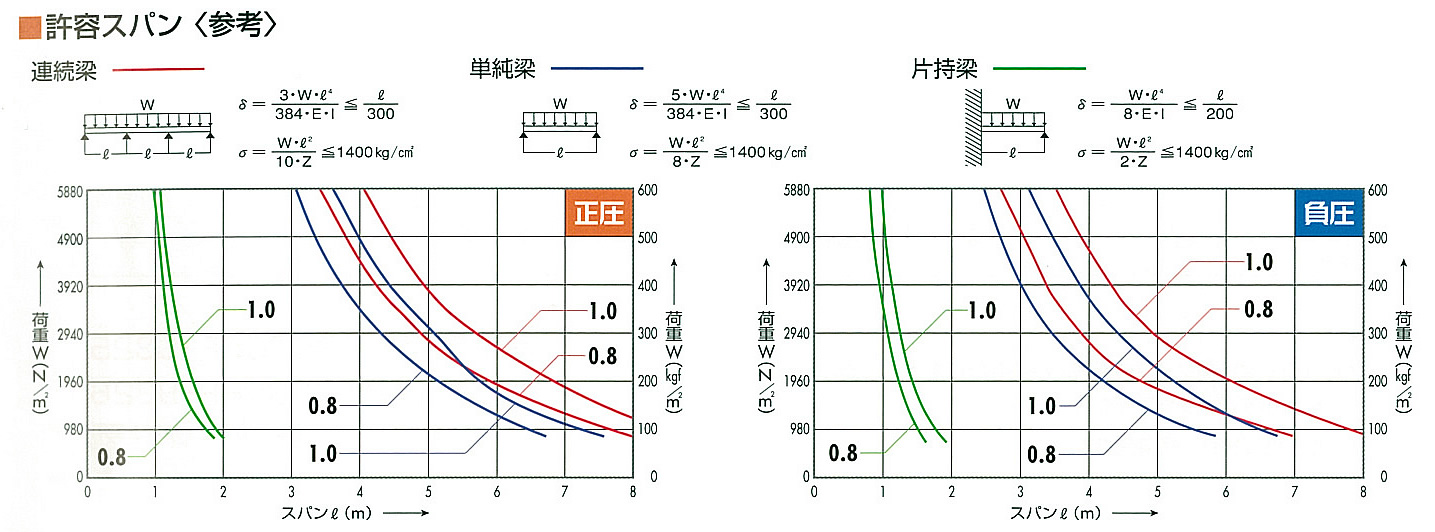

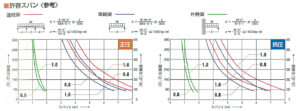

設計スパン

設計スパン
