重ね W-150型

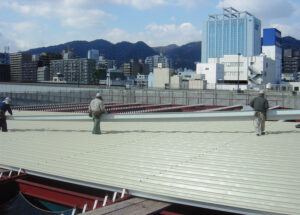

工場、倉庫、スーパーマーケットなどの大型屋根。
重ね W-150型
  • dwgファイル ダウンロード
  • dxfファイル ダウンロード
  • jwwファイル ダウンロード
  • pdfファイル ダウンロード

特徴

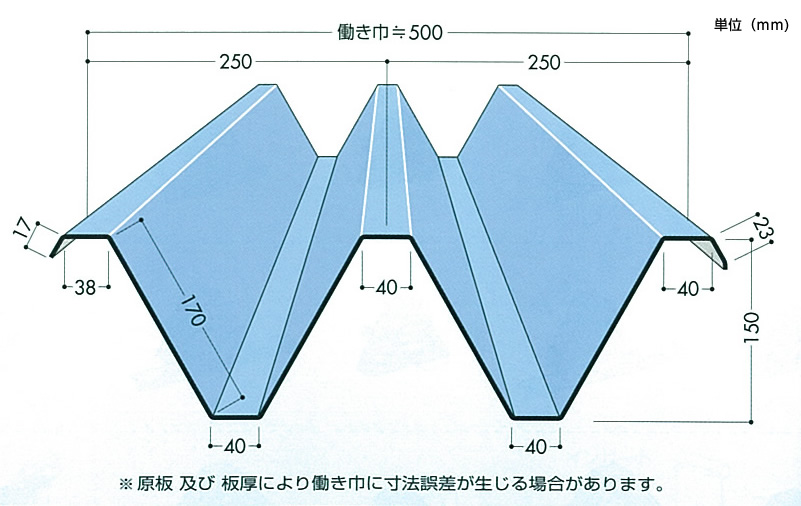

●働き巾500mm、高さ150mmの合理的なサイズで、汎用性の高い折板屋根です。

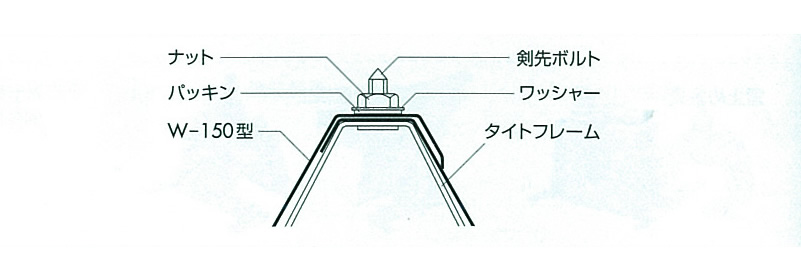

●一つおきにボルト締結の比較的簡素な工法で、中型から大型建造物の屋根に最適です。

設計参考仕様

板厚(0.6)0.8~1.0mm
使用原板巾914mm
働き巾500mm
㎡当たり必要m数2m
勾配3/100以上
自然曲げ半径180m以上
裏張り材オプション

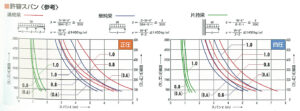

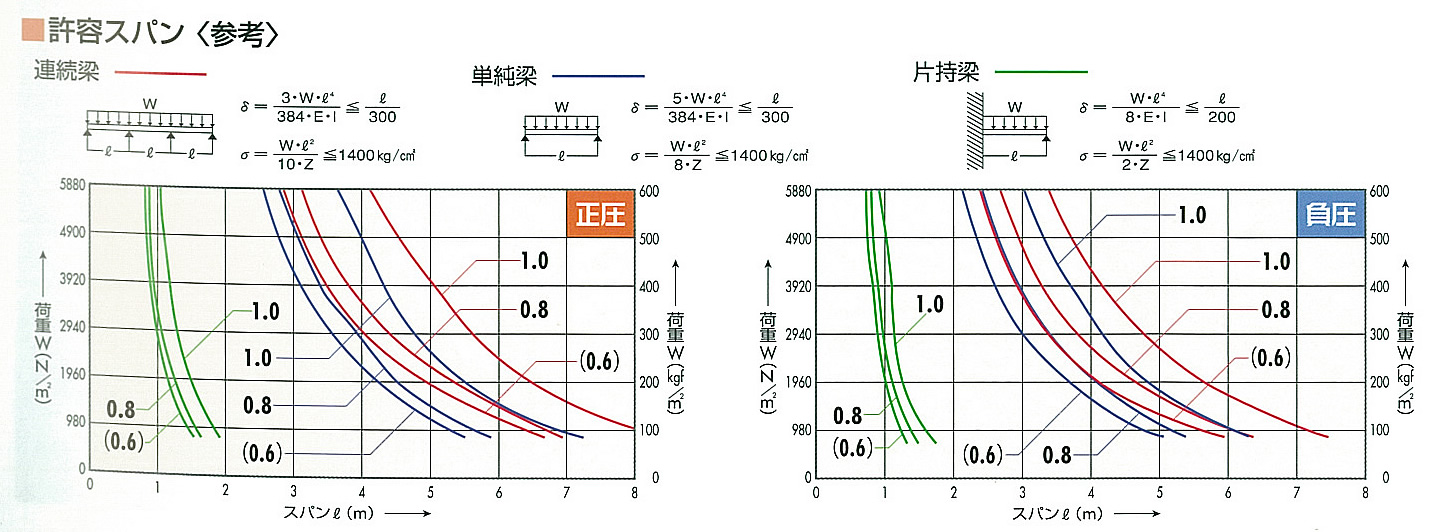

設計スパン

設計スパン
