立平 333

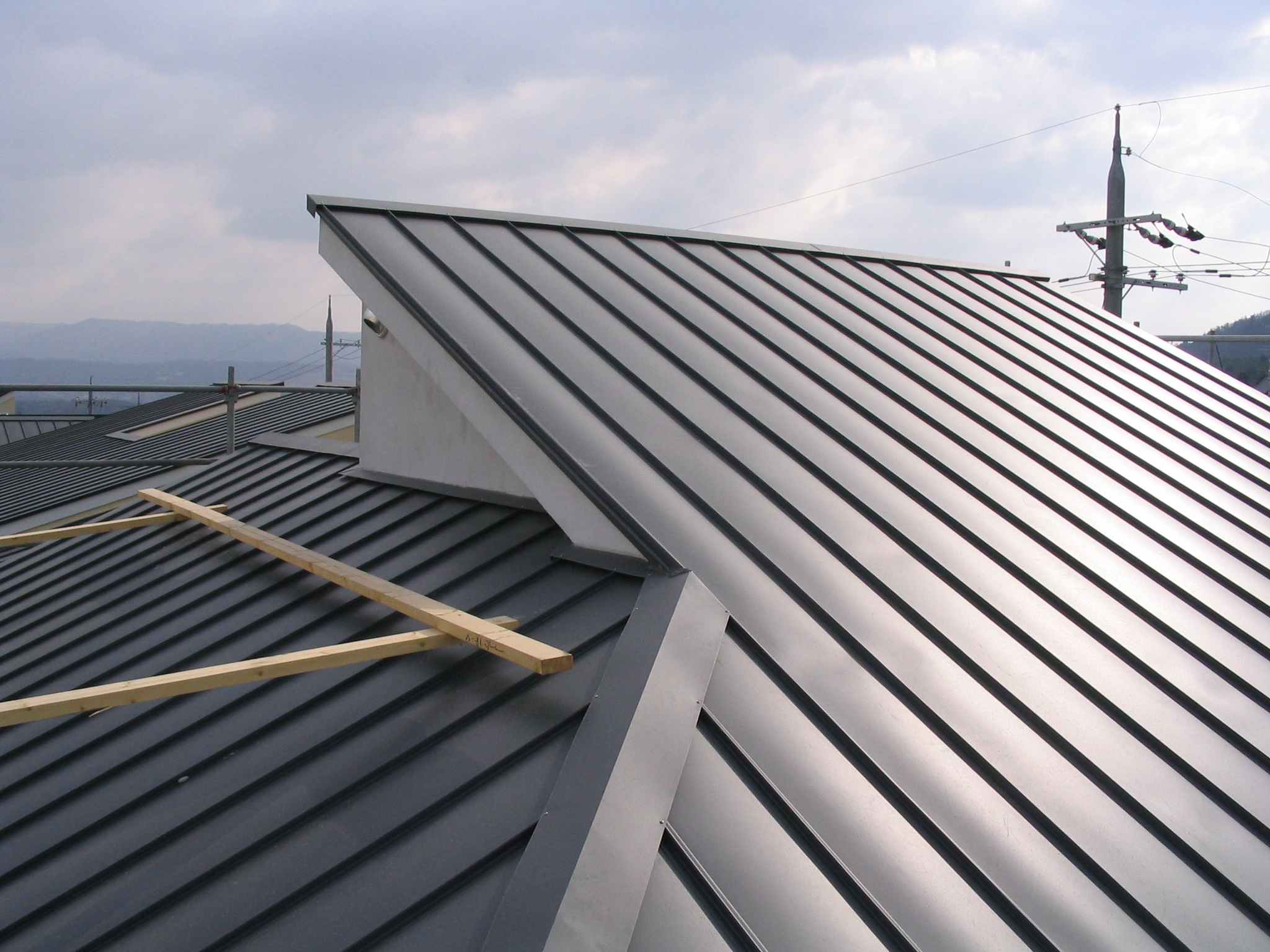

一般住宅、店舗、事務所、スーパーマーケットなどの屋根。
立平 333
  • dwgファイル ダウンロード
  • dxfファイル ダウンロード
  • jwwファイル ダウンロード
  • pdfファイル ダウンロード

特徴

●メンブレンの一方が吊子締結部の役目を果し、他の一方が嵌合して隠れるので、すっきりした美しい屋根を作ります。
●吊子一体型ですから、締結作業がスムーズです。またオプションの本体隅切り加工でスピーディな作業ができ、工期の短縮につながります。

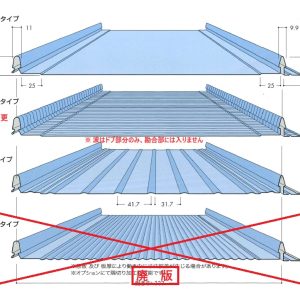

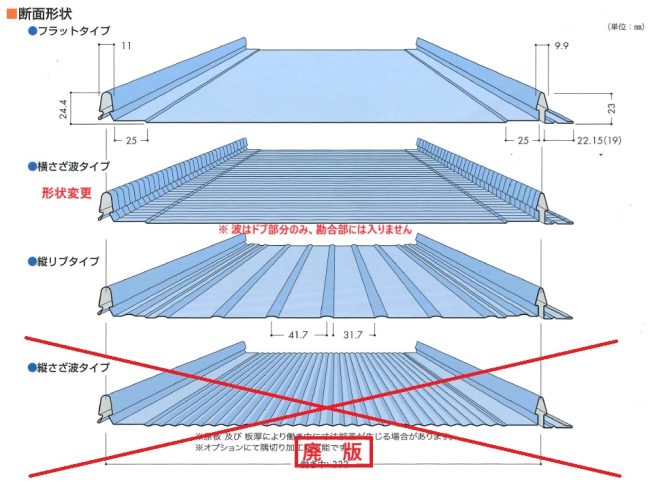

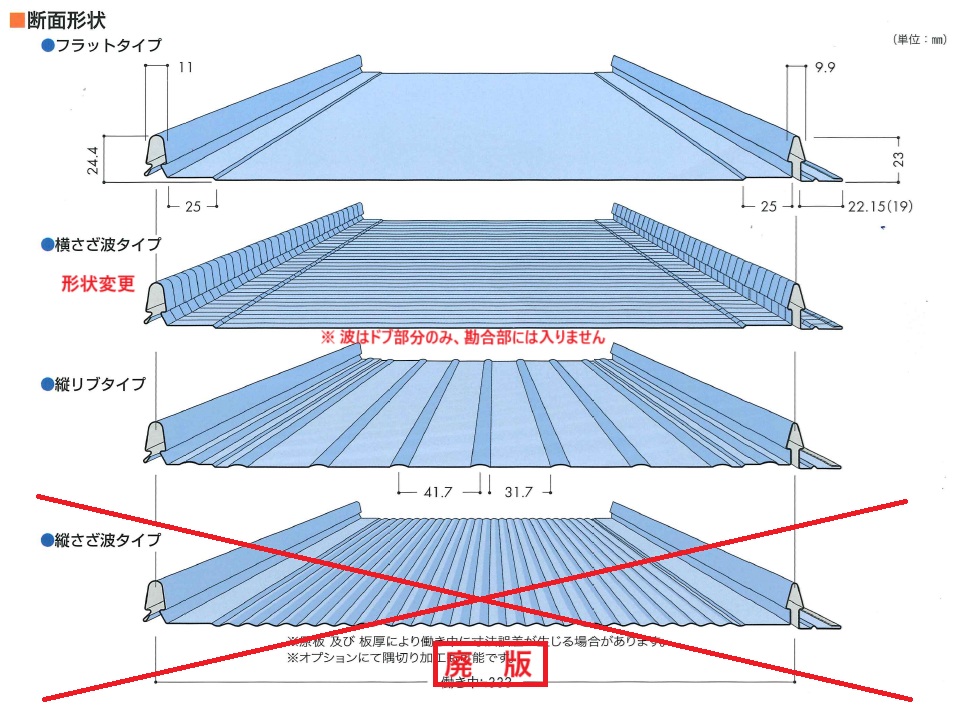

●最小R=3m以上のアーチ屋根が可能です。(縦リブタイプ)

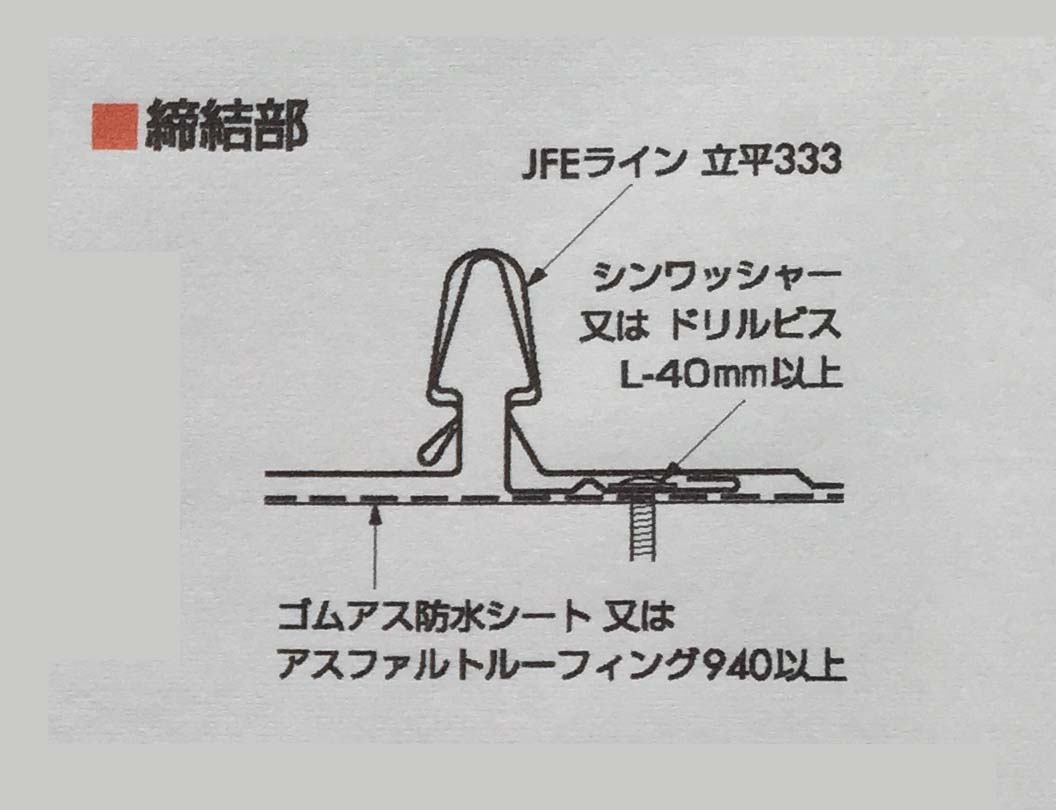

●締結部のヘッドに防水テープ、下地上にゴムアス防水シートをセットする完全防水屋根加工も可能です。

設計参考仕様

板厚0.35~0.5mm
使用原板巾454mm
働き巾333mm
㎡当たり必要m数3.03m
勾配5/100以上
裏張り材オプション
母屋間隔606mm以内
最小曲げ半径(R加工)3m以上
隅切り加工オプション
