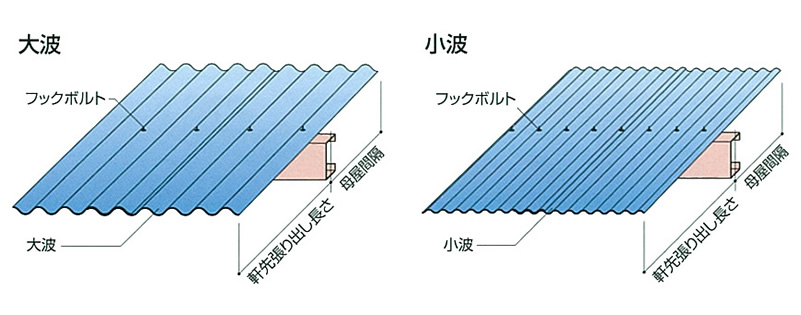

波板 スレート小波

母屋など。
波板 スレート小波
  • dwgファイル ダウンロード
  • dxfファイル ダウンロード
  • jwwファイル ダウンロード
  • pdfファイル ダウンロード

特徴

●流れ方向、流れに直角方向とも馳加工をしないで、重ねるだけの単純化された葺工法です。
●野地板などの綿状の下地を必ずしも用いず、母屋に直接葺くことができます。

設計参考仕様

板厚0.35~0.5mm
使用原板巾914mm
働き巾700mm
勾配10/100以上,障害物のある場合20/100以上
全巾800mm
山数13山
曲率半径150m以上
母屋間隔600~900mm
